生產中控室大屏,方便生產部管理層實時監控生產數據,包括訂單、機臺、物料、產量等總覽數據,最近幾個月的產率、電耗趨勢,機臺人均效率,早晚班機臺產率排名,機臺狀態比率分析,單位制造費用分銷等

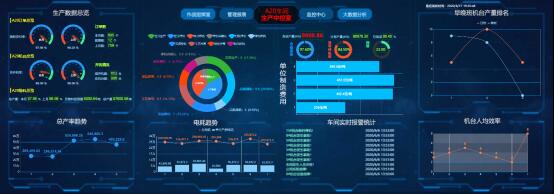

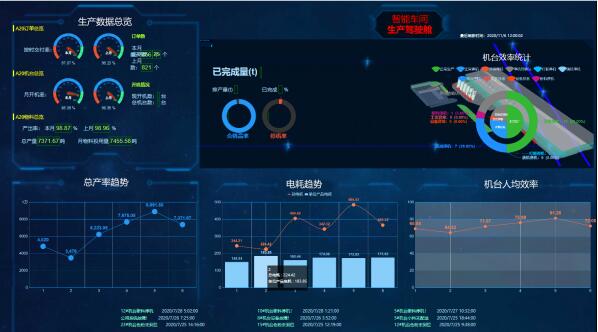

4K大屏示例
功能清單
模塊 |
板塊 |
功能點 |
駕駛艙 |
生產數據總覽 |
訂單總覽 機臺總覽 物料總覽 |
|
總產率趨勢 |
總產率趨勢 |
|
當日產量 |
當日產量 |
|
電耗趨勢 |
電耗趨勢 |
|
車間實時報警統計 |
實時報警統計 |
|
單位制造費用 |
單位制造費用 |
|
機臺狀態 |
機臺狀態 |
功能詳情描述

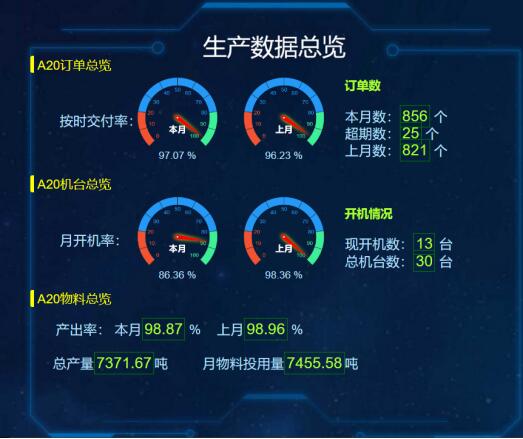

生產數據總覽
對A20車間訂單、機臺、物料進行一個數據的總覽。
訂單總覽
對本月和上月的按時交付率進行實時展示、以及訂單數量的展示。
機臺總覽
對車間開機情況、月開機率進行實時數據展示。
車間物料總覽
對車間物料用量、產量以及本月與上月產量進行數據展示。
輸入
1)上月按時交付率、本月按時交付率、本月訂單數、訂單超期數、上月訂單數。
2)機臺本月開機率(截至到昨天)、上月開機率、現在開機臺數、總機臺數。
3)車間物料本月產出率和上月產出率,本月總產量和物料投用量。
處理:
1)總機臺數、開機臺數實時獲取。
2)其他數據由統計結果表提供。
輸出:
將統計結果數據如下圖在駕駛艙界面展示:

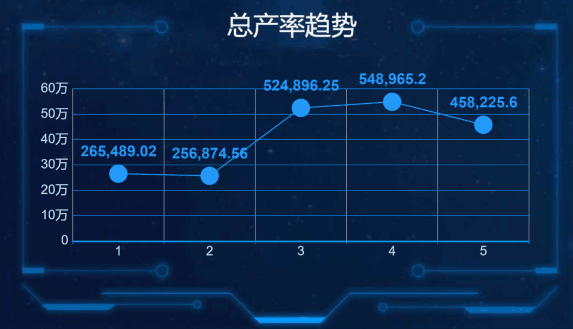

總產率趨勢
對最近幾個月的產率趨勢進行展示
輸入:每天產率值。
處理:按月匯總統計。
輸出:將統計結果數據按月曲線圖在駕駛艙展示:

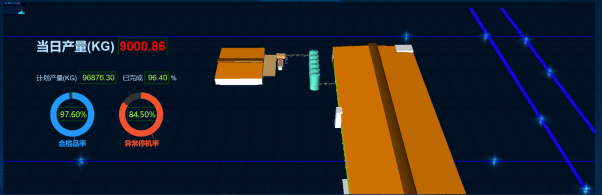

當日產量
對計劃產量、完成率、合格品率、異常停機率進行展示
輸入:
車間每臺機當天產量值、訂單量、已完成量、合格品量、異常停機時間、每臺生成時間。
處理:
1)車間各機臺產量匯總。
2)訂單量匯總。
3)已完成量匯總并與計劃產量比求完成百分數。
4)合格品量匯總并與當日總產量比求合格品率。
5)車間機臺異常停機時間匯總并與車間機臺總生產時間比匯總生成異常停機率。
輸出:
將統計結果數據如下圖在駕駛艙界面展示:

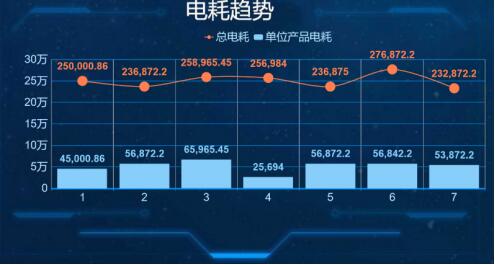

電耗趨勢
將最近幾個月的單位產品電耗、總電耗進行統計,并展示其趨勢。
輸入:
車間每臺機當天耗電量值,每月產品產量。
處理:
1)計算每天的耗電量。
2)統計每月總耗電量。
3)計算每月單位產品電耗。
4)計算每月單位產品電耗。
5)頁面單位產品電耗曲線圖和總電耗矩陣圖展示。
輸出:
將統計結果數據按曲線、矩陣如下圖在駕駛艙界面展示:
車間實時報警統計
將生產過程中出現的問題實時進行預警提示。
輸入:
實時錄入告警信息,自動生成的故障信息等。
處理:
1)每天車間事件錄入。
2)機臺停機報警。
輸出:
報警數據跑馬燈展示,如下圖:

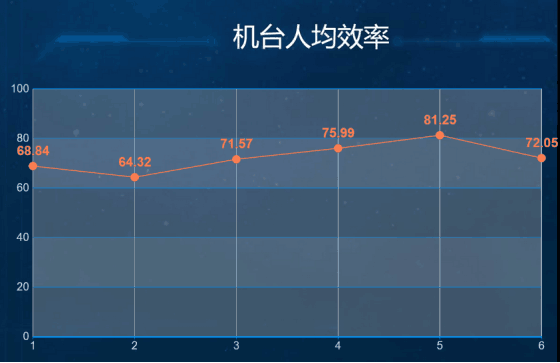

機臺人均效率統計
將生產過程中的機臺人均效率進行統計。
輸入:
每月產量,工作工人等。
處理:
1)統計每月工作人數。
2)計算人均效率。
輸出:
將統計結果數據按曲線如下圖在駕駛艙界面展示:

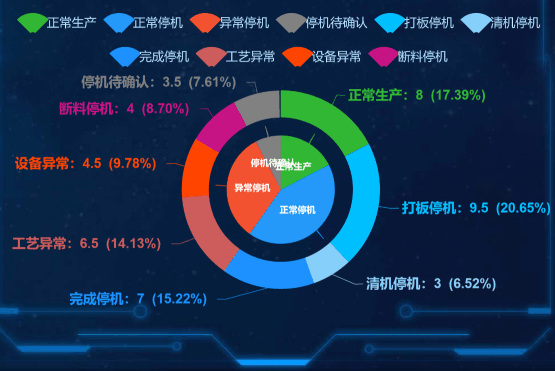

機臺狀態
對生產過程中機臺的各種狀態占比進行展示。
機臺八種細分狀態:生產中、停機未確認原因、完成停機、清機停機、斷料停機、打板停機、工藝異常和設備異常八細分類。
機臺四種打分類狀態:正常生產、正常停機、異常停機、停機待確認四大類。
輸入:
機臺實時狀態。
處理:
1)查找每個機臺的狀態信息。
2)計算八種細分狀態的數量,除以總機臺數得到相應百分比。
3)計算狀態四類大分類,除以總計臺數得到相應百分比。
輸出:
生產管理系統駕駛艙大屏將統計結果數據按雙餅圖如上圖在駕駛艙界面展示:
