綜合查詢
綜合查詢功能概述： 對工藝表相關信息進行查詢，并提供下達命令功能。對工藝訂單做出下達命令后，成功下達命令之后返回并更改工藝表狀態信息。取消下達命令則返回本界面。
訂單詳情：查詢每一個訂單的工藝信息的詳細報表。

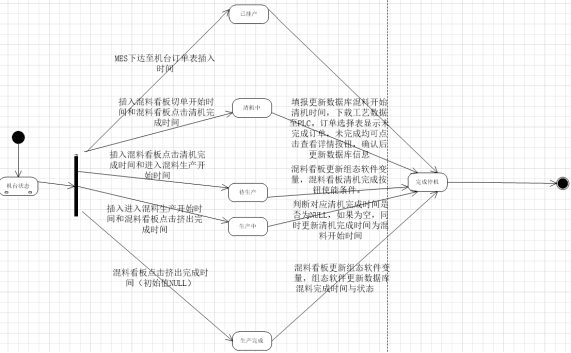

如上圖所示，這是一個混料狀態圖。當MES下達至機臺訂單表插入時間時進入已排產模式，排產完成后則完成停機。
當機器需要清機時，則插入混入混料看板切單開始時間和混料看板點擊擠出完成時間進行清機，之后填報更新數據庫開始清機，確認后更新數據庫信息完成停機。
當插入混料看板點擊清機完成時間和進入混料看板點擊擠出完成時間時，則進入生產中模式，再判斷對應清機完成時間是否為NULL，為空則更新清機完成時間為需料開始時間意味著完成停機。
當混料看板點擊擠出完成時間（初始值NULL）時，機臺生產完成。

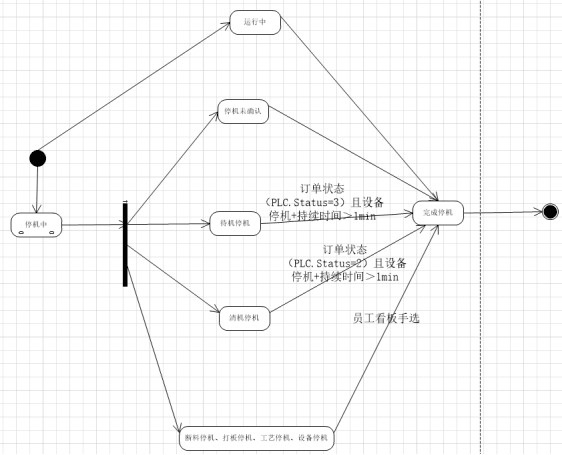

擠出設備狀態圖
如上圖所示，這是一個擠出設備狀態圖。機器正常運行則一直到任務完成，完成停機。
當停機時，分情況考慮：如果停機原因未確認則直接完成停機。
待機停機時，訂單狀態（PLC.Status=3）且設備停機+持續時間＞1min則直接完成停機
清機停機時，訂單狀態（PLC.Status=2）且設備停機+持續時間＞1min則完成停機
當機臺為斷料停機、打板停機、工藝停機、設備停機時讓員工看板手選手動解決。

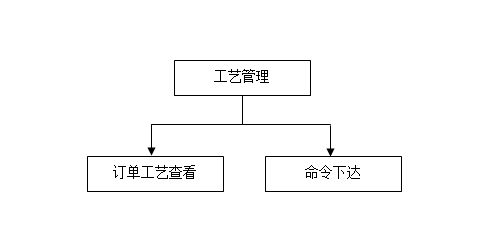

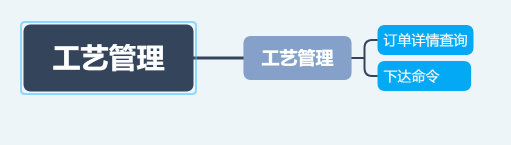

模塊功能結構
查詢列表
打開“工藝管理>工藝管理”，主要查詢出訂單機臺、牌號、工藝包、時間、單機重量、機數等工藝信息。如圖
1） 下達命令，點擊查詢結果列表項“下達命令”鏈接，進行機臺下各設備命令下達。
2） 訂單工藝查看，點擊查詢結果列表項“訂單號”鏈接，查看改訂單下工藝詳情，主要展示機臺計量稱工藝、擠出工藝、溫度和擺料看板等工藝信息。如圖
擠出工藝查詢
☆ 查詢列表：查詢訂單在機臺上擠出工藝概況。
☆ 擠出工藝詳情：某訂單擠出12個溫區工藝詳情查看。
☆ 時間軸：某訂單機臺在某個時間處于何種狀態圖。
☆ 混料交接班記錄：生產混料交接班記錄報表打印。
1） 查詢列表：打開“報表管理à擠出工藝查詢”，查詢訂單在機臺上擠出工藝概況。如圖

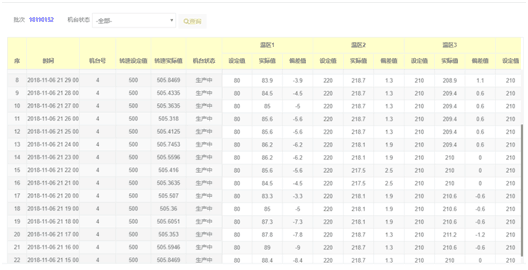

2） 點查詢列表“訂單號”，查看具體訂單擠出工藝詳情，可根據機臺狀態查詢該批次（訂單）12個溫區擠出工藝情況表和各溫區溫度偏差趨勢圖，擠出工藝情況表如圖
溫度偏差趨勢圖如圖
