案例示例:

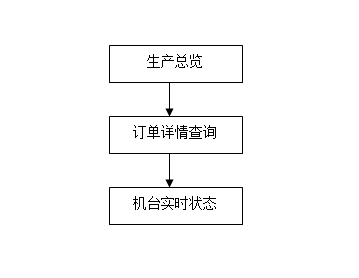

移動端,主要包含生產總覽、生產進度、訂單詳情查詢和機臺實時狀態三個定制功能。

1) 生產總覽,包含訂單、機臺和物料生產情況。如圖(7-2)

通過訂單總覽的“查詢訂單詳情>>”鏈接進入,進入后如圖(7-3),展現基礎信息、制造信息、能耗信息、設備信息和物流信息等。

通過訂單總覽的“查看機臺實時狀態>>”鏈接進入,如圖(7-4),展示各機臺訂單及狀態。
生產進度:顯示正在生產的產線訂單信息、完成情況、計劃情況等信息。

功能清單
模塊
|
功能
|
功能點
|
手機端
|
生產總覽
|
l訂單總覽
l機臺總覽
l物料總覽
|
|
訂單詳情查詢
|
l基礎信息
l制造信息
l能耗信息
l設備信息
l物流信息
|
|
機臺實時狀態查詢
|
l車間各機臺生產訂單信息
l車間各機臺狀態信息
|
功能詳細描述
生產總覽
對A20車間訂單、機臺、物料進行一個數據的總覽。
1)訂單總覽
對本月和上月的按時交付率進行實時展示、以及訂單數量的展示。
2)機臺總覽
對車間開機情況、月開機率進行實時數據展示。
3)車間物料總覽
對車間物料用量、產量以及本月與上月產量進行數據展示。
輸入
1)上月按時交付率、本月按時交付率、本月訂單數、訂單超期數、上月訂單數。
2)機臺本月開機率(截至到昨天)、上月開機率、現在開機臺數、總機臺數。
3)車間物料本月產出率和上月產出率,本月總產量和物料投用量。
處理:
1)總機臺數、開機臺數實時獲取。
2)其他數據由統計結果表提供。
輸出:
將統計結果數據在手機端主界面展示
訂單詳情查詢
1)基礎信息
輸入訂單號,查詢牌號、機臺、訂單量、完成量、開始時間、結束時間、達成率等信息。
2)制造信息
查詢生產用時、機臺各狀態比例。
3)能耗信息
顯示電量、電耗等信息。
4)設備信息
顯示良品率、開動率、負荷率等信息。
5)物流信息
顯示發貨情況、發貨車輛等信息。
輸入
所要查詢的訂單號。
處理:
1)從ERP獲取訂單基礎信息。
2)查找每個機臺的狀態信息。
3)計算八種細分狀態的數量,除以總機臺數得到設備相應狀態百分比。
4)讀取電表度數,計算電量和電耗。
5)讀取設備機臺合格品量、產量、開機時間、關機時間等信息,計算出良品率、開動率、負荷率。
6)獲取訂單物流發貨時間和發貨車輛信息。
輸出:
將結果數據在手機端訂單詳情界面展示
機臺實時狀態查詢
對生產過程中各機臺的狀態展示。
機臺八種細分狀態:生產中、停機未確認原因、完成停機、清機停機、斷料停機、打板停機、工藝異常和設備異常八細分類。
輸入:
車間機臺實時訂單信息、開機時間。
處理:
生成訂單號、牌號、機臺號、狀態、開機時間等信息。
輸出:
將結果數據在手機端機臺實時狀態界面展示
